防震锤 FRD-4D型防震锤 光缆金具

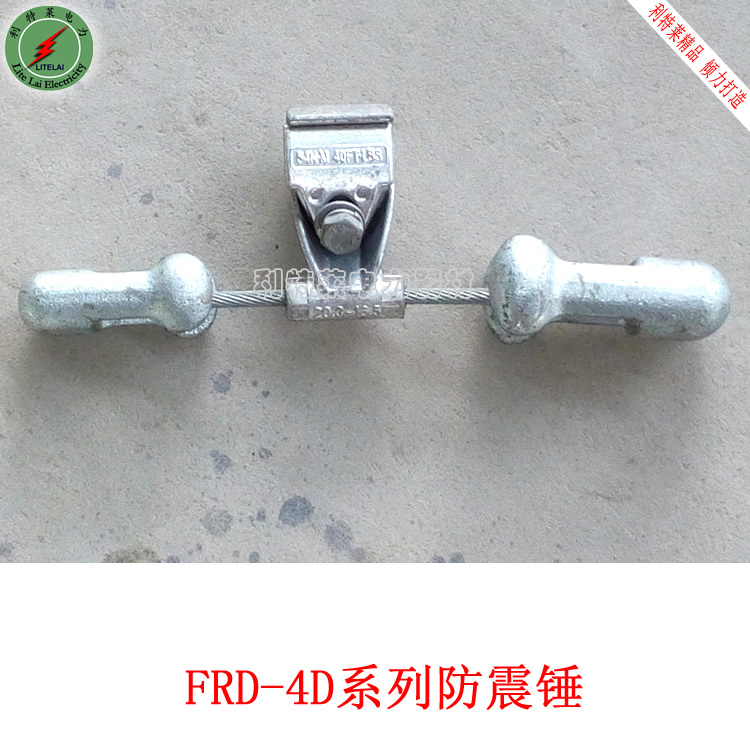

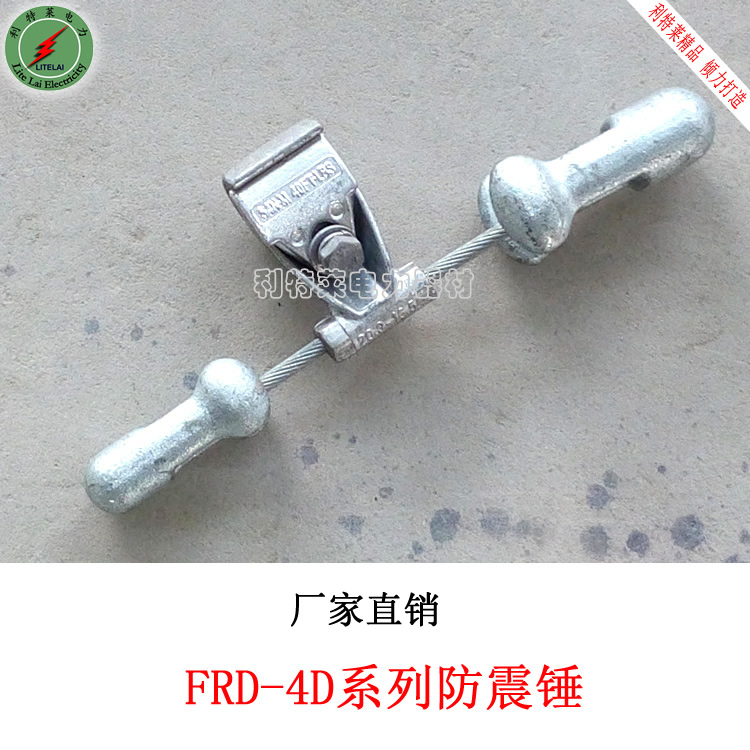

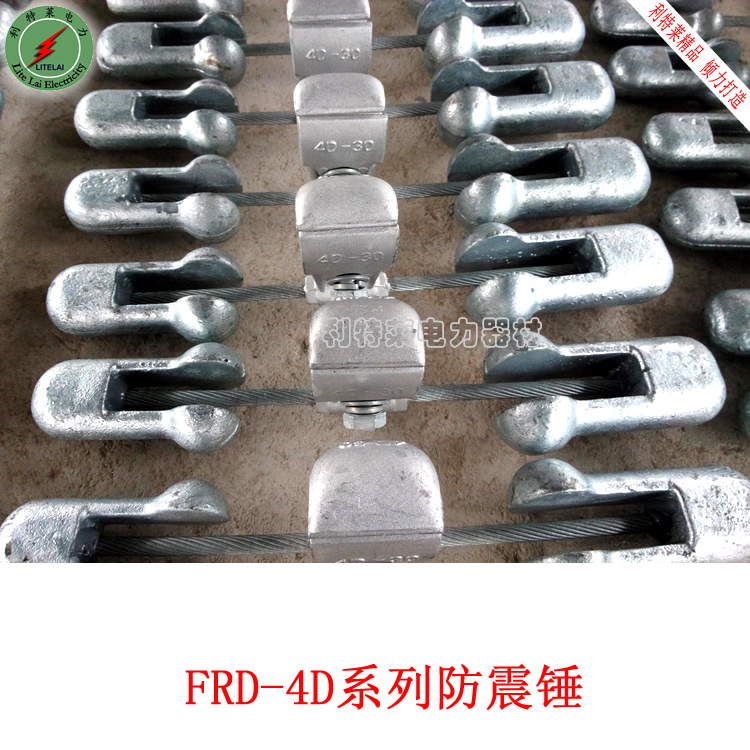

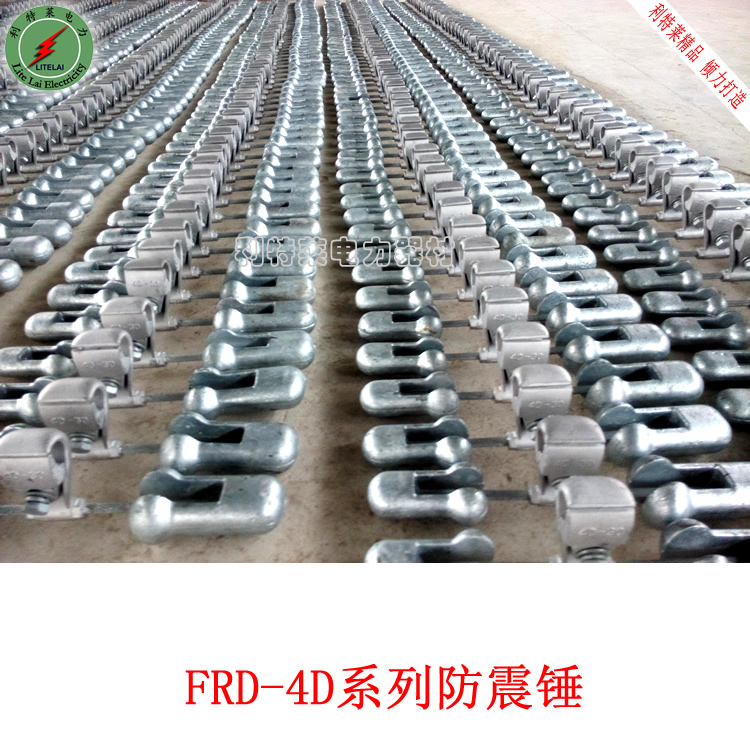

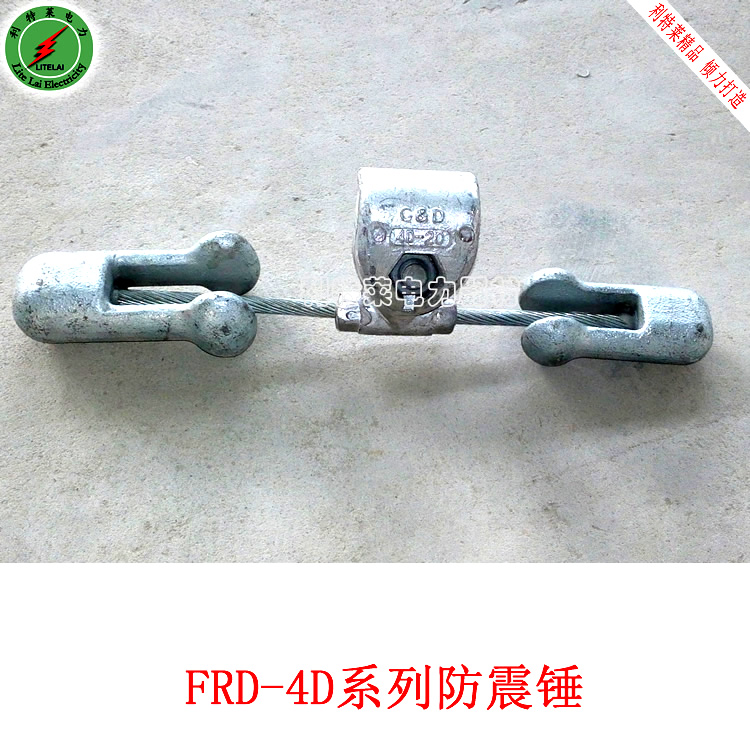

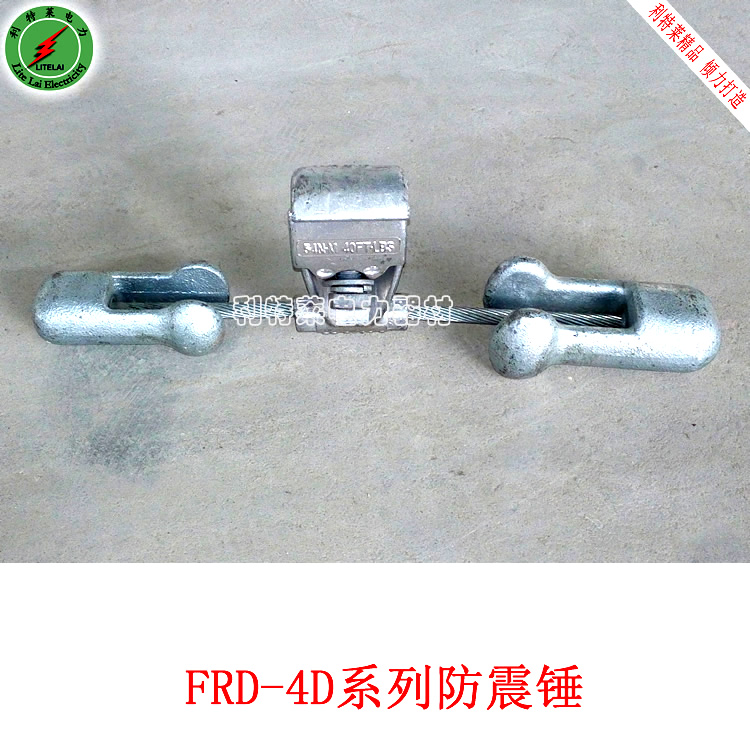

产品名称: FRD-4D型防震锤
品  牌: 利特莱
型  号: FRD-4D
加工与否:
线夹尺寸: 16-34mm
总  长: 330mm、383mm、542mm
线直径: 16-34mm
线夹长度: 52、52、66mm
线夹高度: 63-94mm
钢绞线直径: 7.5、9、11mm

特点:防震锤采用特殊的音叉式结构,能产生四个谐振音频,能很好的覆盖现实中导线、地线的振动频率范围,加装防震锤后,导线、地线的振幅幅下降,且能够形成稳定振动的频率特别稀有,能有效地控制各种等级微风振动,从面有效的削除导线疲劳,保证导线、地线的寿命。

组成:镀锌铸铁锤头、热镀锌钢绞丝、铝合金线夹、不锈钢螺栓等。

作用:消除或降低光缆运行时因各种因素影响而产生的振动,保护光缆金具。

特点:1.采用典型的的哈罗设计,频率保护足以散布在从6Hz-150Hz宽频带范围内,并在此范围内有四个谐振频率。

           2.锤头麦收吊线永久粘合,能承受安装、维修、运行等条件下的机械栽荷。

           3.独特的外形设计不积冰、积水。

          4.安装方便,安全,不对导线、地线造成损坏。

          5.防震锤采用防电晕设计,可以防止电晕发生。

引起振动的因素:挡距、张力、风速、风向、地线及缆的结构尺寸等。

适用范围:适用于架空电力线路上抑制导线、地线的振动。

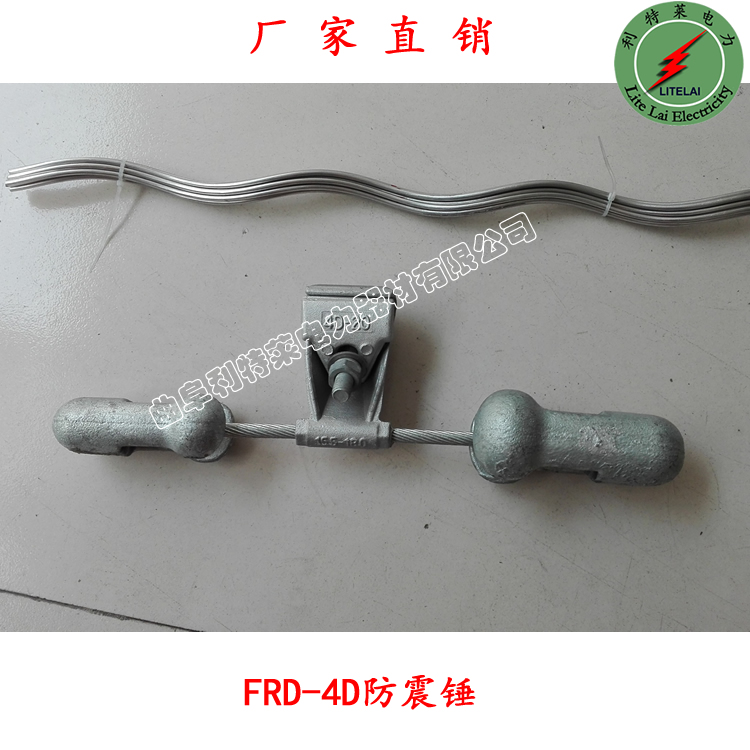

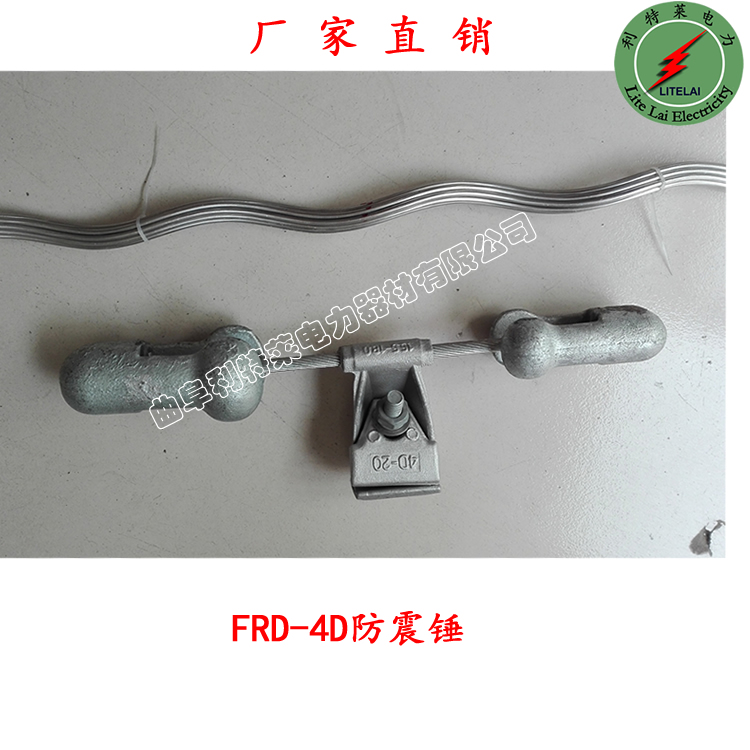

护线条

作用:避免防震锤铝钱夹直接夹在OPGW光缆上,造成光缆损伤。配上护线条后,对光缆有很好的保护作用。

组成:多股纯铝绞线、铸铝并沟线夹、接线端子、热镀锡螺栓、螺母等。

型号:根据用户要求或工程状况,我公司提供长度420-1200mm各种型号的护线条。

用法:接地端子一端与铁塔相接,并沟线夹与OPGW缆连接。

防振锤规格型号参数表

型号

铝线夹尺寸

导线直径(mm)

总长(mm)

线夹长度(mm)

线夹高度(mm)

钢绞线直径(mm)

重量(kg)



34.0

34.0-29.5





94







30.5

30.5-27.50





96





4D-40

27.6

27.6-24.5

542

66

98

11

4.7



27.0

27.0-22.5





70







27.6

27.6-24.5





98







27.0

27.0-22.5





70





4D-30

23.4

23.4-19.5

383

52

72

9

2.5



20.3

20.3-16.5





73







23.4

23.4-19.6





72







20.3

20.3-16.5





73

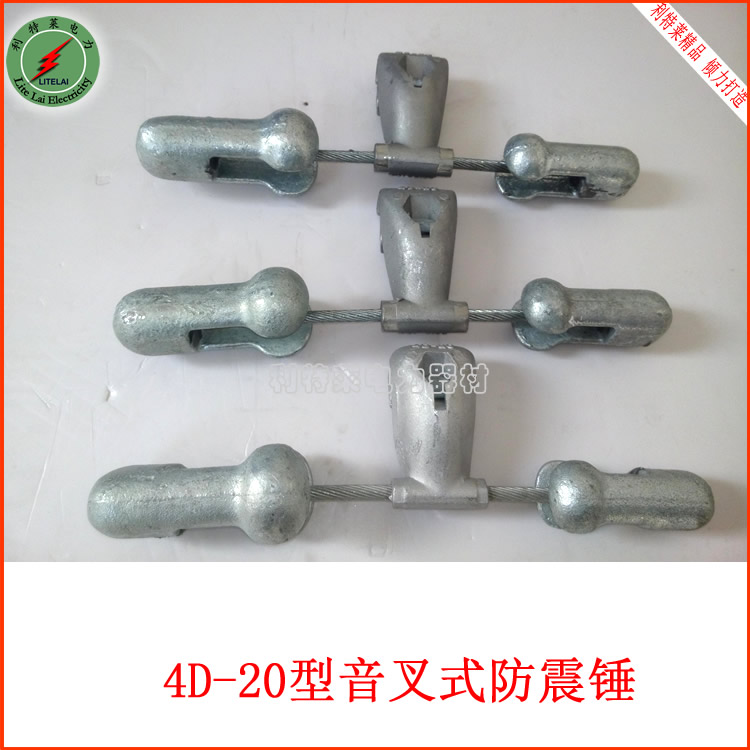

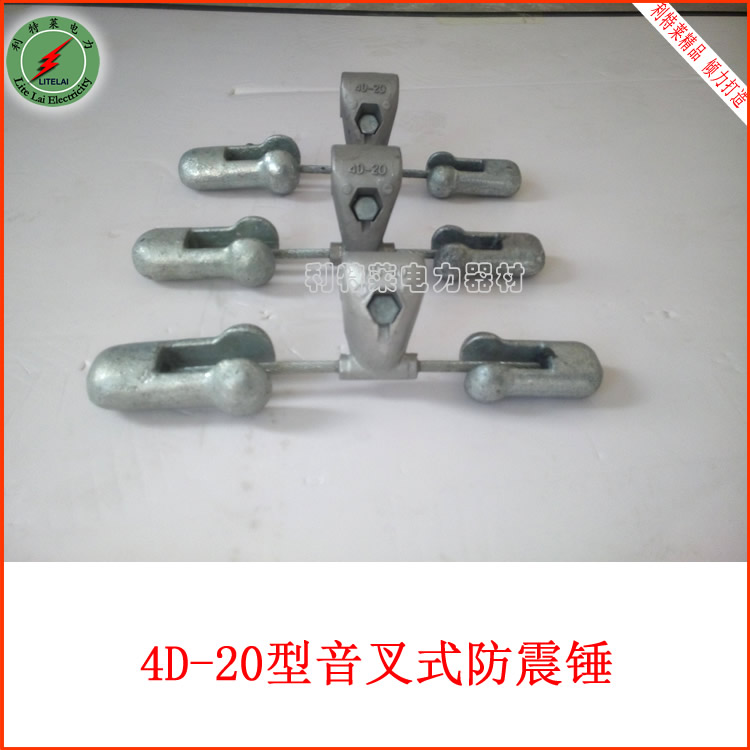

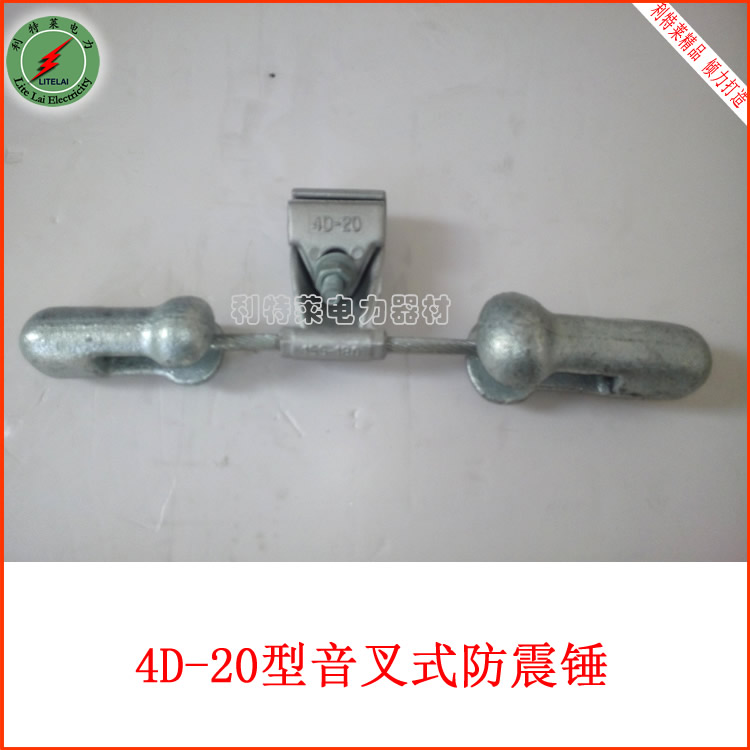

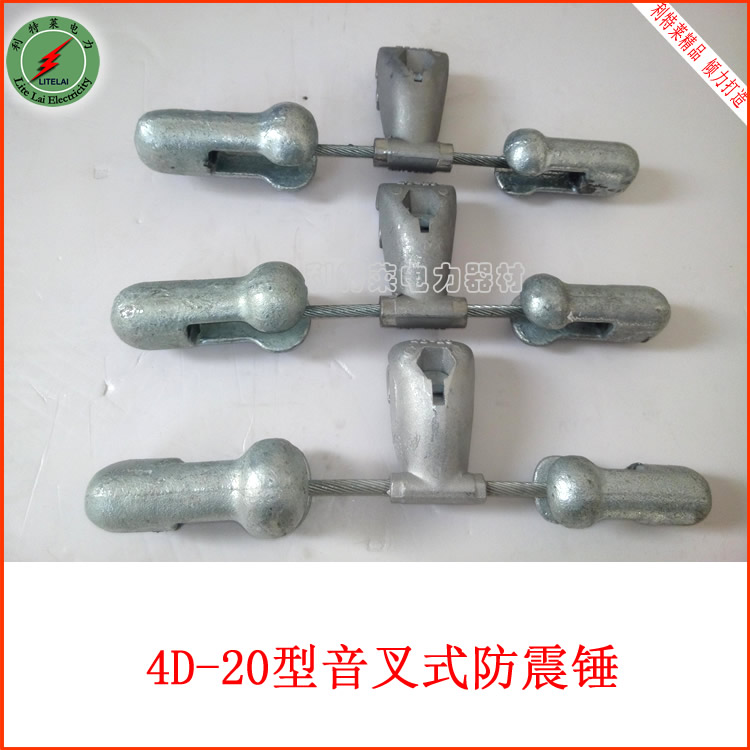

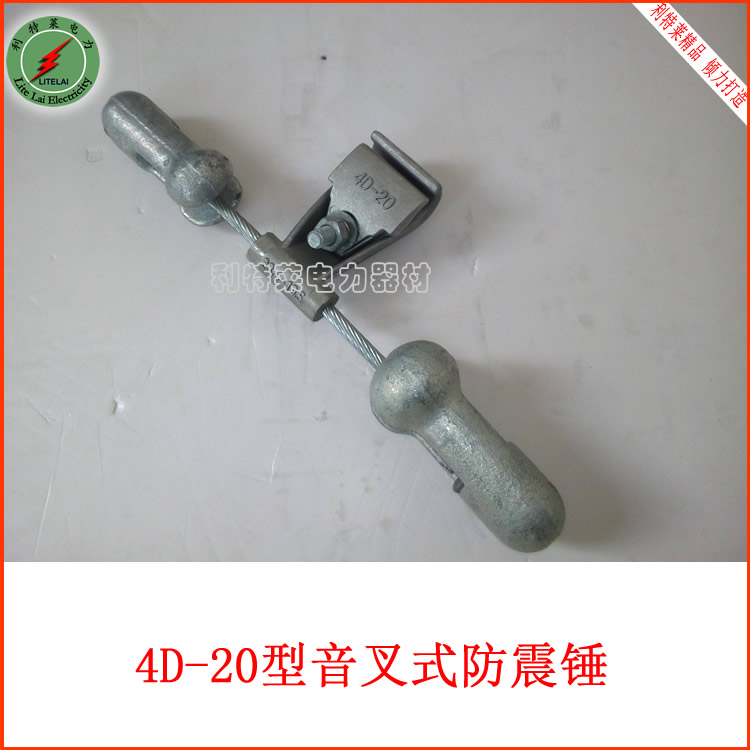

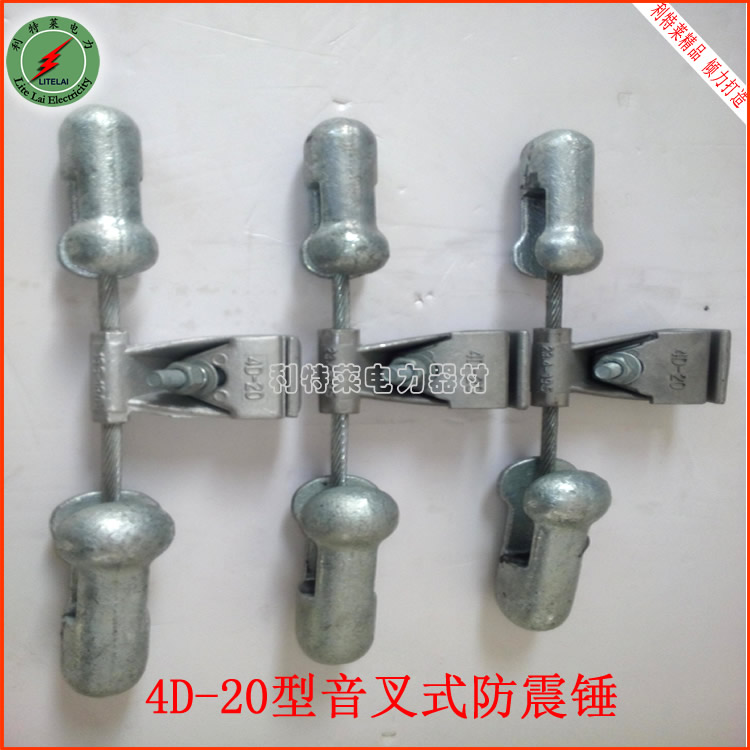

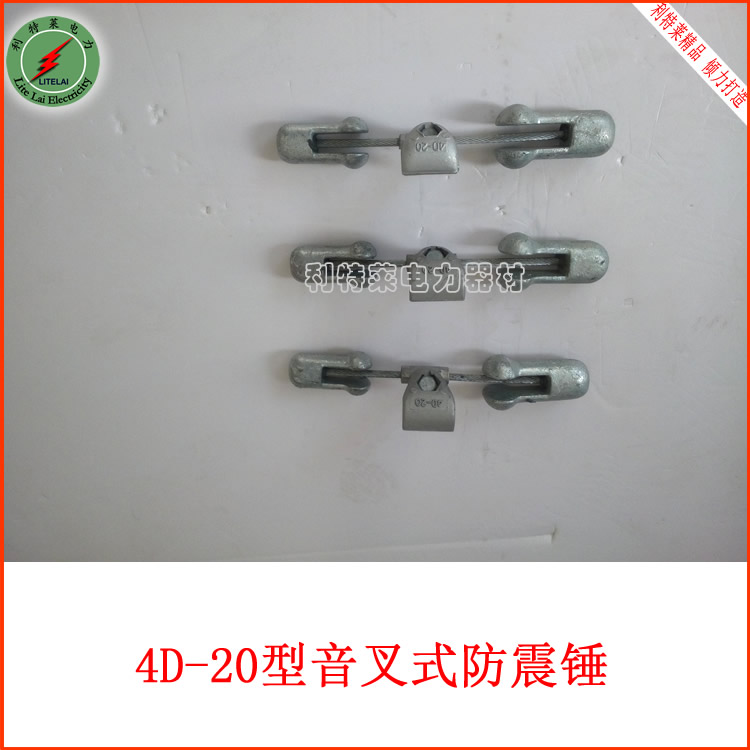

4D-20

18

18.0-15.0

330

52

65

7.5

1.4



16

16.0-13.3





63
